In der komplizierten Welt der Schalttafeln und Lastzentren tauchen häufig zwei Begriffe auf, die für Sicherheit, Funktionalität und Systemdesign von entscheidender Bedeutung sind:HauptösenUndHauptschalterösen. Auch wenn sie ähnlich klingen, kann eine Verwechslung zu falschen Spezifikationen, potenziellen Sicherheitsrisiken und fehlgeschlagenen Inspektionen führen. Mit über zwei Jahrzehnten Erfahrung in der Elektrokomponentenindustrie ist unser Team beiWenzhou Kangshuai Electronic Co., Ltd.ist mit den nuancierten Unterschieden zwischen diesen wesentlichen Komponenten bestens vertraut.
Dieser Leitfaden befasst sich eingehend mit ihren Definitionen, Anwendungen, technischen Parametern und den kritischen Faktoren, die bestimmen, wann das eine oder das andere zu verwenden ist. Das Verständnis dieser Unterscheidung ist für Elektriker, Ingenieure, Auftragnehmer und Beschaffungsspezialisten, die Spezifikationen festlegen und mit ihnen zusammenarbeiten, von grundlegender BedeutungPanelboard-Laschentäglich. Das Engagement unserer Fabrik für Präzisionsfertigung stellt sicher, dass jeder von uns produzierte Kabelschuh den höchsten Standards für Konnektivität und Sicherheit entspricht – ein Grundsatz, der unsere Erklärung hier leitet.
Im Bereich elektrischer Verteilungssysteme ist das Verständnis der genauen Funktion und Anwendung eines Main Lug Only-Panels für sichere und konforme Installationen von grundlegender Bedeutung. Als eine Eckpfeilerkomponente, die in unserem Werk Wenzhou Kangshuai Electronic Co., Ltd. mit Präzision hergestellt wird, repräsentiert ein Main Lug Only-Panel eine spezifische Designphilosophie, die sich eher auf die Verteilung als auf den primären Schutz konzentriert. Im Kern handelt es sich bei einem MLO-Schaltschrank um ein elektrisches Gehäuse, in dem sich ein Sammelschienensystem und Vorkehrungen für mehrere Abzweigleistungsschalter befinden. In seiner Baugruppe wird jedoch bewusst auf eine Hauptüberstromschutzvorrichtung (OCPD) verzichtet.
Bei den „Hauptkabelschuhen“ handelt es sich genau um die robusten Anschlusspunkte mit hoher Stromstärke, an denen die eingehenden Zuleitungsleiter von einer vorgelagerten Quelle physisch und elektrisch verbunden werden. Diese Leiter sind bereits durch einen separaten Trenn- und Leistungsschalter geschützt, der sich in einer Zähler-Haupt-Kombinationseinheit, einer Schalttafel oder einer Fernschalttafel befinden kann, die als Serviceausrüstung für die Anlage dient. Die primäre und einzige Aufgabe des MLO-Panels besteht darin, als zentraler Verteilungspunkt zu fungieren, der eine einzelne Stromversorgung mit großer Kapazität aufnimmt und diese effizient in zahlreiche kleinere, geschützte Stromkreise für Beleuchtung, Steckdosen, Maschinen oder andere Lasten aufteilt. Unsere jahrzehntelange Erfahrung in der Herstellung dieser kritischen Verbindungsschnittstellen, unserer Panelboard Lugs, hat uns gelehrt, dass ihre Zuverlässigkeit nicht verhandelbar ist, da sie den vollen Dauerstrom aller nachgeschalteten Lasten zusammen tragen.
Um ein MLO-Panel vollständig zu verstehen, muss man sich den elektrischen Pfad vorstellen. Der Strom gelangt über eine Leitung oder ein Kabel in das Gehäuse. Diese ununterbrochenen Versorgungs- oder Zuleitungsleiter – typischerweise großflächiges Kupfer oder Aluminium – werden direkt zu den Hauptkabelschuhen geführt, die sicher auf dem Sammelschienensystem des Schaltschranks montiert sind und den Anfang davon bilden. In diesem Pfad innerhalb der Box befindet sich kein unterbrechender Schalter oder eine Sicherung. Die Ösen selbst, die in unserer Fabrik sorgfältig bearbeitet und plattiert werden, sind das Tor. Nach dem Anschließen fließt der Strom von den Kabelschuhen in die Hauptsammelschienen, die normalerweise aus verzinntem Kupfer oder Aluminium bestehen und vertikal (in einem Schaltschrank für Privathaushalte) oder horizontal durch das Gehäuse verlaufen.
Diese Sammelschienen verfügen über standardisierte Anschlusspunkte, an denen einzelne Abzweigschutzschalter aufgerastet werden. Jeder Leistungsschalter schützt dann seinen eigenen Stromkreis. Diese Architektur bedeutet, dass die gesamte Last des Panels, von einem einzelnen 15-Ampere-Beleuchtungsstromkreis bis hin zur Gesamtaufnahme von zwanzig solcher Stromkreise, durch diese Hauptanschlüsse geleitet wird. Daher priorisieren unsere Herstellungsspezifikationen für Schalttafelanschlüsse in MLO-Anwendungen mehrere Schlüsselfaktoren über die grundlegende Leitfähigkeit hinaus, die wir in einer detaillierten Liste untersuchen werden.
Der Einsatz von MLO-Panels ist weit verbreitet in Szenarien, in denen die Stromverteilung vom Schutz des Serviceeingangs getrennt ist. In einem typischen Einfamilienhaus könnte der Haupttrennschalter ein 200-Ampere-Schutzschalter in einer Außenzähler-Haupt-Kombination sein. Von dort führt eine Reihe von Zuleitungen zu einem Unterpanel in der Garage oder im Keller, bei dem es sich um ein MLO-Panel handelt. Dieses Unterschaltfeld versorgt die Abzweigstromkreise des Hauses mit Strom. In kommerziellen und industriellen Umgebungen lässt sich die Anwendung vergrößern.
Eine große Anlage könnte über eine 4000-Ampere-Hauptschalttafel verfügen. Von dort aus verlaufen mehrere 400-Ampere- oder 600-Ampere-Abzweige zu entfernten MLO-Verteilertafeln, die sich in der Nähe von Lastgruppen befinden, beispielsweise in verschiedenen Produktionsetagen oder Büroflügeln. Dieser „Verteilerpanel“-Ansatz reduziert den Spannungsabfall und vereinfacht die Verkabelung. Eine weitere Spezialanwendung sind Generatorübertragungseinrichtungen. Das Unterschaltfeld für kritische Lasten (gespeist von einem automatischen Umschalter) ist häufig ein MLO-Schaltfeld. Der vorgeschaltete Schutz und die Trennung werden vom Transferschalter und der Hauptwartungstafel übernommen.
Unsere Aufgabe besteht darin, die Schalttafelanschlüsse bereitzustellen, die das zuverlässige Herzstück dieser vielfältigen MLO-Installationen bilden und sicherstellen, dass der Anschlusspunkt überall dort, wo Strom sauber und sicher verteilt werden muss, der Aufgabe gewachsen ist. Unser Ingenieurteam arbeitet eng mit Schalttafelbauern zusammen, um die Anschlusskonfigurationen für diese vielfältigen und anspruchsvollen Umgebungen anzupassen.
Im Gegensatz zum verteilten Schutzmodell von MLO-Panels verkörpert ein Main Breaker Lug-Panel das Prinzip der integrierten Steuerung und Sicherheit. Dieser Schalttafeltyp vereint die Funktionen des Serviceeingangs, des primären Überstromschutzes, der Haupttrennung und der Stromkreisverteilung in einem einzigen, in sich geschlossenen Gehäuse. Bei den „Hauptschalterfahnen“ handelt es sich konkret um die Anschlusspunkte auf der Netzseite (Versorgungsseite) des integrierten Hauptleistungsschalters.
Ankommende Versorgungsleiter vom Verbrauchszähler oder einem Transformator werden direkt an diese Kabelschuhe angeschlossen. Der integrierte Hauptschalter – ein großer thermisch-magnetischer oder elektronischer Auslöser – übernimmt dann die entscheidenden Funktionen des Überlast- und Kurzschlussschutzes für das gesamte Schaltfeld und dient als Not- und Wartungstrennschalter für die gesamte nachgeschaltete Stromversorgung. Die Lastseite dieses Hauptschalters ist mit dem Sammelschienensystem des Schaltfelds verbunden, das dann die einzelnen Zweigleistungsschalter speist. Dieses Design bedeutet, dass das Panel selbst als „Suitable for Use as Service Equipment“ (SUSE) eingestuft ist, eine wichtige NEC-Bezeichnung. Bei Wenzhou Kangshuai Electronic Co., Ltd. fertigen wir die Laschen, die in diese Hauptschalterbaugruppen integriert sind. Unser Verständnis der Doppelfunktion – sowohl als Hochstrom-Anschlusspunkt als auch als kritischer Teil des Strompfads einer Sicherheitsvorrichtung – beeinflusst jeden Aspekt unseres Produktionsprozesses für diese Schalttafelanschlüsse.
Der Strompfad in einem MBL-Panel verfügt über eine bewusste und geschützte Unterbrechungsstelle. Der Netzstrom gelangt in das Gehäuse und wird sofort zu den netzseitigen Anschlüssen des Hauptschalters geleitet. Diese Laschen sind Teil der festen internen Baugruppe des Leistungsschalters. Von diesen Anschlüssen fließt der Strom durch die internen Kontakte, Sensorelemente und den Auslösemechanismus des Leistungsschalters. Unter normalen Bedingungen sind die Kontakte geschlossen und der Strom fließt zu den Lastanschlüssen des Leistungsschalters, die mit den Hauptsammelschienen des Schaltfelds verbunden sind. Wenn irgendwo stromabwärts ein Fehler (ein Kurzschluss) auftritt oder wenn die Gesamtlast über einen längeren Zeitraum die Nennleistung des Leistungsschalters überschreitet (Überlastung), löst der interne Mechanismus aus, öffnet die Kontakte zwangsweise und unterbricht die gesamte Stromversorgung zu den Sammelschienen und allen Abzweigstromkreisen. Dieses integrierte Design bietet eine klare Sicherheitshierarchie.
Der Hauptschalter schützt die Sammelschienen und die Abzweige zu allen nachgeschalteten Unterschalttafeln. Jeder Abzweigschalter schützt seine spezifische Stromkreisverkabelung und Last. Die Kabelschuhe auf der Netzseite des Hauptschalters sind daher der erste Kontaktpunkt für ungeschützten Netzstrom. Ihre Integrität ist absolut, da hier jeder Fehler – etwa eine lose Verbindung, die einen Lichtbogen verursacht – vor dem Schutz des Hauptschalters auftreten würde und zu einem katastrophalen Ereignis führen könnte. Aus diesem Grund unterzieht unser Werk die Schalttafelanschlüsse, die für Hauptschalteranwendungen bestimmt sind, noch strengeren Tests auf thermische Zyklen und Kurzschlussfestigkeit.
Das MBL-Panel ist der unbestrittene Standard für Wohn-, Gewerbe- und Leichtindustrie-Servicegeräte – der Punkt, an dem die Verantwortung des Versorgungsunternehmens endet und die des Gebäudeeigentümers beginnt. Der National Electrical Code (NEC) Artikel 230 schreibt Anforderungen für Servicegeräte vor, und ein einzelner Hauptschalter, der die Servicetrennung übernimmt, ist die gebräuchlichste und einfachste Möglichkeit, diese einzuhalten. In einem Haus ist es das Hauptpaneel im Keller oder in der Garage. In einem kleinen Gewerbegebäude könnte es sich um ein 400-Ampere-Panel in einem Hauswirtschaftsraum handeln. Abgesehen davon, dass es sich um eine Netzunterbrechung handelt, bietet sein integrierter Charakter erhebliche Sicherheits- und Komfortvorteile für Elektriker und Ersthelfer: Es gibt einen deutlich gekennzeichneten Schalter, mit dem der gesamte Strom im Gebäude abgeschaltet werden kann (mit Ausnahme von separat abgeleiteten Quellen). Für Schalttafelbauer, die Komponenten beschaffen, stellt die Verwendung einer vormontierten Hauptschaltereinheit mit unseren integrierten Schalttafelanschlüssen eine UL-gelistete Montage sicher und vereinfacht so ihren eigenen Listungsprozess.
Unser Werk unterstützt diese Hersteller nicht nur durch die Bereitstellung von Komponenten, sondern auch durch Testberichte und Zertifizierungsdokumente, die die Konformität der Baugruppe mit Standards wie UL 67 (Panelboards) und UL 489 (Molded-Case Circuit Breakers) bescheinigen. Die Zuverlässigkeit, die wir in jede Öse einbauen, unterstützt die übergreifende Sicherheitsfunktion des gesamten Hauptschalterfelds, eine Verantwortung, die wir bei Wenzhou Kangshuai Electronic Co., Ltd. mit größter Ernsthaftigkeit übernehmen.
Während sowohl MLO- als auch MBL-Module zur Stromverteilung dienen, führt das Vorhandensein oder Fehlen einer integrierten Hauptüberstromschutzvorrichtung zu tiefgreifenden Unterschieden in deren Betrieb, Installation, Sicherheitsprofil und behördlicher Behandlung. Diese Unterschiede sind nicht nur akademischer Natur; Sie geben Elektrikern, Inspektoren, Ingenieuren und Facility Managern die Praxis der Praxis vor. Aufgrund unserer umfangreichen Erfahrung bei der Bereitstellung von Schalttafelanschlüssen für beide Konfigurationen können wir bei Wenzhou Kangshuai Electronic Co., Ltd. diese Unterschiede praktisch klar formulieren.
Die folgende detaillierte Vergleichstabelle und die anschließende Analyse schlüsseln diese kritischen Bereiche auf. Sie zu verstehen ist von entscheidender Bedeutung, um den richtigen Paneltyp zu spezifizieren und eine sichere, den Vorschriften entsprechende Installation zu gewährleisten, die über ihre gesamte Lebensdauer hinweg zuverlässig funktioniert. Unser Ziel ist es, Komponenten bereitzustellen, die den unterschiedlichen Anforderungen jeder Anwendung gerecht werden, unabhängig davon, ob es sich um die reine Kraftübertragungsfunktion eines MLO-Kabelschuhs oder die geschützte Eingangsfunktion eines Hauptschalter-Kabelschuhs handelt.
| Aspekt des Vergleichs | Nur Hauptösen (MLO)-Panel | Hauptunterbrecher-Lug-Panel (MBL). |
| 1. Primäre Funktion und Rolle im System | Reiner Verteilungsknoten.Seine einzige Funktion besteht darin, eine einzelne, bereits geschützte Stromeinspeisung in mehrere Zweigstromkreise aufzuteilen. Es handelt sich um einen Mittelsmann in der Energiekette. | Serviceeingang und integrierter Vertrieb.Fungiert als Trennpunkt zwischen Versorgungs- und Gebäudeverkabelung und bietet primären Schutz, Trennung und Verteilung in einer Einheit. |
| 2. Standort des Überstromschutzes für Panel-Einspeiser | Ausschließlich Upstream.Die Leiter, die das MLO-Panel versorgen, sind nur an ihrer Quelle geschützt – dem vorgeschalteten Leistungsschalter. Der Kabelabschnitt von diesem Leistungsschalter zu den MLO-Kabelschuhen verfügt über keinen lokalen Schutz. Bei einem Fehler an diesem Kabel müsste der vorgeschaltete Leistungsschalter ihn beheben, der aufgrund von Koordinierungsanforderungen möglicherweise eine höhere Auslöseeinstellung hat. | Integriert und lokal.Der Hauptschalter bietet direkten Überstromschutz für die Serviceleiter genau dort, wo sie enden. Ein Fehler an den Kabelschuhen oder direkt stromabwärts wird vom Hauptschalter selbst behoben. |
| 3. Haupttrennstelle und Notfallverfahren | Fernbedienung.Um das gesamte MLO-Panel für Wartungs- oder Notfallzwecke stromlos zu schalten, muss das Personal den vorgeschalteten Trennschalter lokalisieren und betätigen. Dies kann in einem anderen Raum, auf einer anderen Etage oder in einem verschlossenen Hauswirtschaftsbereich geschehen und möglicherweise zu gefährlichen Verzögerungen führen. | Lokal und unmittelbar.Der Haupttrennschalter befindet sich auf der Vorderseite des Panels. Im Notfall kann jeder den Hauptschalter schnell identifizieren und auslösen, um die gesamte Stromversorgung im Schaltschrank und den nachgeschalteten Verbrauchern zu unterbrechen. Dies ist eine lebenswichtige Funktion. |
| 4. Anforderungen und Kennzeichnung des NEC-Codes | Muss mit „Nur Hauptösen“ oder gleichwertig gekennzeichnet sein.Der NEC verlangt diese Kennzeichnung, um das Personal darauf aufmerksam zu machen, dass innerhalb des Gehäuses keine Unterbrechung vorliegt. Es ist nicht für den Einsatz als Servicegerät geeignet, es sei denn, es ist ausdrücklich als solches aufgeführt und konfiguriert (selten). Die Installation unterliegt den Regeln für Unterschalttafeln und Einspeisungen (NEC-Artikel 215, 408). | Mit der Aufschrift „Geeignet für den Einsatz als Servicegerät“ (SUSE).Muss alle Vorschriften für Servicegeräte gemäß NEC-Artikel 230 einhalten, einschließlich Arbeitsraum, Abstände und Erdungs-/Verbindungsanforderungen. Die wichtigste Leistungsschalterbewertung ist die Betriebsbewertung. |
| 5. Systemkoordination und selektive Auslösung | Ermöglicht eine bessere Koordination.Ein Techniker kann den vorgeschalteten Einspeiseschalter gezielt so dimensionieren, dass er größer ist als die Sammelschienennennleistung des MLO-Schaltschranks, um künftigen Lastanstieg zu ermöglichen, oder um die Auslösung so zu koordinieren, dass ein Abzweigfehler die Haupteinspeisung nicht unterbricht. Das „Fehlen“ eines Hauptpanels im MLO-Panel ist ein Merkmal für die Flexibilität des Systemdesigns. | Die Koordination erfolgt mit dem Versorgungsunternehmen.Die Auslöseeigenschaften des Hauptschalters müssen mit den vorgeschalteten Schutzvorrichtungen des Versorgungsunternehmens abgestimmt sein. Die nachgeschaltete Koordination erfolgt zwischen dem Hauptschalter und den Zweigschaltern. Ein schwerwiegender Zweigfehler könnte die Hauptleitung auslösen und einen Totalausfall des Schaltschranks zur Folge haben. |
| 6. Kosten- und Wertanalyse | Niedrigere anfängliche Panelkosten.Das Schaltfeld selbst ist in der Regel kostengünstiger, da ihm die Hauptschalterbaugruppe fehlt. Dies berücksichtigt jedoch nicht die notwendigen Kosten für die separate vorgeschaltete Trenneinrichtung. Die gesamten Installationskosten können je nach Ausführung zum Upstream-Gerät ähnlich oder höher ausfallen. | Höhere anfängliche Panelkosten, aber All-in-One-Wert.Die Schalttafelkosten beinhalten den Hauptschalter. Bei einem Neubau oder einer einzelnen Servicestelle ist dies oft die wirtschaftlichste und unkomplizierteste Lösung, die alle erforderlichen Funktionen bündelt. |
| 7. Physischer Raum und Layout innerhalb des Gehäuses | Maximiert den Platz für Abzweigstromkreise.Da keine großen Hauptschalter ihre Positionen belegen, können in einem MLO-Schaltschrank oft mehr Zweigleistungsschalter in derselben physischen Gehäusegröße untergebracht werden. Dies ist ein großer Vorteil bei Nachrüstungen oder platzbeschränkten Anwendungen. | Mit dem Hauptgerät geteilter Speicherplatz.Der Hauptschalter nimmt Platz ein, typischerweise die oberen zwei bis vier Positionen in einem Schaltschrank für Privathaushalte. Dadurch verringert sich die Anzahl der verfügbaren Plätze für Abzweigschalter, sodass manchmal ein größeres Schaltfeld oder ein Unterschaltfeld erforderlich ist. |
| 8. Fehlerstromfestigkeitsbewertung | Abhängig vom Upstream-Schutz.Das MLO-Panel und seine Anschlüsse müssen über eine Unterbrechungsleistung (IR) oder Widerstandsleistung (SCCR) verfügen, die für den verfügbaren Fehlerstrom an ihrem Standort ausreicht. Diese Nennleistung ist unabhängig, muss jedoch >= der Unterbrechungsleistung des vorgeschalteten Leistungsschalters sein. | Integrierte Bewertung.Die Unterbrechungsleistung des Hauptschalters (z. B. 22 kA, 65 kA, 100 kA) definiert die Fehlerstromfähigkeit des Schaltschranks. Die Kabelschuhe und der Bus werden als Teil dieser Baugruppe getestet, um den magnetischen Kräften und der Hitze eines Fehlers standzuhalten, bis der Leistungsschalter diesen beseitigt. |
Die Sicherheitsauswirkungen ergeben sich direkt aus dem Unterschied der „lokalen Trennung“. In einer gewerblichen Anlage muss sich ein Elektriker, der an einem MLO-Unterschaltschrank arbeitet, auf ein Lockout/Tagout-Verfahren (LOTO) an einem entfernten Standort verlassen. Wenn diese Unterbrechung nicht unter ihrer alleinigen Kontrolle liegt (z. B. weil sie andere Lasten mit Strom versorgt), ist das Risiko höher. Bei einem MBL-Panel ist die Unterbrechung genau dort, sichtbar und kontrollierbar. Aus Sicht des Brandschutzes könnte ein Lichtbogenfehler an den Hauptanschlüssen eines MLO-Schaltfelds schwerwiegender sein, da der vorgeschaltete Leistungsschalter möglicherweise eine längere Freigabezeit hat (aufgrund einer absichtlichen Zeitverzögerung für die Koordination), als dies bei einem Hauptschalter bei einem Fehler an seinen eigenen Anschlüssen der Fall wäre. In der Praxis ist die Fehlerbehebung anders. Wenn in einem MBL-Schaltschrank die gesamte Stromversorgung ausfällt, ist die erste Prüfung der Hauptschalter. In einem System mit einem MLO-Panel erfordert ein Totalausfall eine Überprüfung des entfernten Upstream-Geräts.
Unsere Fabrik entwickelt unsere Schalttafelanschlüsse so, dass Ausfallrisiken in beiden Szenarien gemindert werden. Die Systemarchitektur bestimmt jedoch die Sicherheitsprotokolle, die befolgt werden müssen. Letztlich geht es bei der Wahl zwischen MLO und MBL nicht darum, was allgemein „besser“ ist, sondern darum, welches allgemein „besser“ istrichtigfür die spezifische elektrische Systemauslegung. Unser Fachwissen stellt sicher, dass die Laschen im Herzen jeder Wahl für optimale Leistung und Sicherheit in ihrer vorgesehenen Funktion ausgelegt sind.
Die Auswahl der geeigneten Panel-Konfiguration – MLO oder MBL – ist eine wichtige Entscheidung, die sich auf Sicherheit, Kosten, Funktionalität und Compliance auswirkt. Dabei handelt es sich nicht um eine subjektive Präferenz, sondern um eine systematische Bestimmung auf der Grundlage des elektrischen Einliniendiagramms des Projekts, der Codeanforderungen und der praktischen Einschränkungen. Bei Wenzhou Kangshuai Electronic Co., Ltd. führt unser technisches Supportteam die Kunden täglich durch diesen Entscheidungsprozess, da dieser sich direkt auf die Art der Schalttafelanschlüsse und -baugruppen auswirkt, die sie in unserem Werk bestellen müssen. Die folgende umfassende Schritt-für-Schritt-Anleitung basiert auf unserer zwei Jahrzehnte langen Branchenerfahrung und soll Ingenieuren, Auftragnehmern und Schalttafelbauern dabei helfen, eine fundierte und richtige Entscheidung zu treffen.
Das ist die grundlegende erste Frage. Zeichnen oder überprüfen Sie das einzeilige Diagramm des Systems.Fragen Sie: Ist dieses Panel der ERSTE Anschlusspunkt nach dem Verbrauchszähler oder der Sekundärseite des Transformators?
Unser Hinweis:Dieser Schritt scheint grundlegend zu sein, aber eine falsche Anwendung ist hier ein häufiger Codeverstoß. Wir haben gesehen, dass sich Projekte verzögerten, weil ein MLO-Panel dort installiert wurde, wo Servicegeräte benötigt wurden. Unsere Dokumentation für Panelboard Lugs verdeutlicht immer deren beabsichtigte Verwendung in SUSE- oder Nicht-SUSE-Geräten.
Lokale Änderungen des NEC und spezifische Vorschriften von Versorgungsunternehmen können allgemeine Richtlinien außer Kraft setzen.
Unsere Rolle:Wir stellen sicher, dass unsere Schalttafelanschlüsse für MLO- und MBL-Anwendungen die erforderlichen UL-Zulassungen (UL 486, UL 67) tragen, die von AHJs allgemein anerkannt werden, wodurch eine Variable aus Ihrer Compliance-Checkliste entfernt wird.
Berücksichtigen Sie über die Code-Mindestanforderungen hinaus auch die menschlichen Faktoren beim Betrieb und der Wartung des Systems.
Analysieren Sie die gesamten Installationskosten, nicht nur den Komponentenpreis.
Unsere Unterstützung:Sobald Sie Ihre Wahl getroffen haben, kann Ihnen unser Team bei Wenzhou Kangshuai Electronic Co., Ltd. genaue Spezifikationen für die erforderlichen Schalttafelanschlüsse liefern. Für ein MLO-Panel spezifizieren wir das eigenständige Kabelschuh-Kit mit der richtigen Strombelastbarkeit, dem richtigen Kabelbereich und der richtigen Montageart. Für ein MBL-Schaltfeld liefern wir die integrierte Hauptschalterbaugruppe oder die spezifischen Anschlusskomponenten für die Hauptschaltereinheit. Unser Ziel ist es, die endgültige Komponentenspezifikation zum einfachsten Teil Ihres Entscheidungsprozesses zu machen, gestützt auf unsere zuverlässige Fertigung und fachmännische technische Daten.

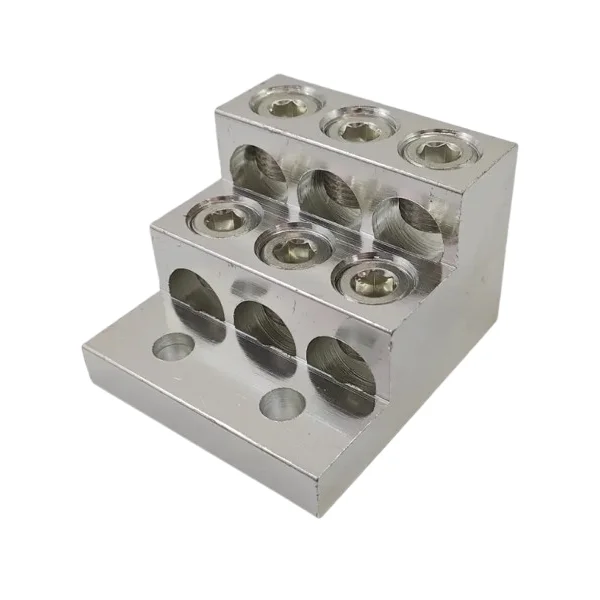

Ob für MLO- oder Hauptschalteranwendungen, die Laschen selbst müssen präzise spezifiziert werden. BeiWenzhou Kangshuai Electronic Co., Ltd., wir fertigenPanelboard-LaschenWir raten unseren Kunden, stets die folgenden Parameter zu überprüfen.
Bereitstellung detaillierter, genauer Spezifikationen für unserePanelboard-Laschenist ein wesentlicher Bestandteil unserer Dienstleistung. Es gewährleistet Kompatibilität, Sicherheit und langfristige Zuverlässigkeit für jedes mit unseren Komponenten gebaute Panel.
Zusammenfassend lässt sich sagen, dass der Unterschied zwischen Hauptanschlüssen und Hauptschalteranschlüssen durch die Systemarchitektur definiert wird.Nur Hauptösen (MLO)Panels sind Verbindungspunkte für die nachgelagerte Verteilung und basieren auf einem externen Trenn- und Überstromschutz.Hauptschalteröse (MBL)Panels verfügen über diesen kritischen Schutz und die Trennung innerhalb des Gehäuses, wodurch sie sich als Servicegeräte eignen. Die Wahl hängt von der Rolle des Panels im gesamten elektrischen System ab. Als führender HerstellerWenzhou Kangshuai Electronic Co., Ltd.liefert hochwertig, zuverlässigPanelboard-Laschenfür beide Konfigurationen. Unser Fachwissen stellt sicher, dass die Verbindungspunkte – das Herzstück der Stromverteilung – unabhängig davon, ob Sie ein Hauptschaltfeld oder ein Unterschaltfeld bauen, auf maximale Sicherheit, Haltbarkeit und Leistung ausgelegt sind. Wir stehen hinter jeder Kabelklemme, die unser Werk verlässt, im Wissen, dass sie eine Schlüsselkomponente für ein sicheres und effizientes elektrisches System ist.
Sind Sie bereit, die richtigen Kabelschuhe für Ihr Projekt zu spezifizieren?Überlassen Sie Konnektivität nicht dem Zufall.Kontaktieren Sie die Expertenbei Wenzhou Kangshuai Electronic Co., Ltd. erhalten Sie noch heute detaillierte Produktkataloge, technische Datenblätter und persönliche Unterstützung bei der Auswahl der perfekten Schalttafelanschlüsse für Ihre Hauptkabelschuh- oder Hauptschalteranwendungen. Unser Team ist hier, um sicherzustellen, dass Ihre Designs sowohl den Vorschriften entsprechen als auch auf Langlebigkeit ausgelegt sind. Fordern Sie jetzt ein Angebot oder eine Beratung an.
F: Kann ich einen Hauptschalter zu einem Nur-Haupt-Anschlussfeld hinzufügen?
A:Im Allgemeinen nein. Nur Hauptanschluss-Schalttafeln werden mit einer speziellen Busstruktur hergestellt und gelistet, die nicht für die Aufnahme eines internen Hauptschalters ausgelegt ist. Auch das Gehäuse ist dafür nicht konfiguriert. Um dies zu erreichen, müssten Sie das gesamte Schaltfeld durch einen Hauptschaltertyp ersetzen oder einen externen Trennschalter vorschalten, wodurch das Schaltfeld im Wesentlichen als MLO von diesem neuen Leistungsschalter gespeist bleibt. Konsultieren Sie immer einen qualifizierten Elektriker und beachten Sie die Anweisungen des Panelherstellers.
F: Was ist sicherer, ein Hauptkabelschuh oder ein Hauptschalterfeld?
A:Sicherheit hängt von der richtigen Anwendung und Installation ab. Ein Hauptschalterfeld sorgt für eine eindeutige, sofortige Trennung am Schaltfeldstandort, was einen Sicherheitsvorteil bei Wartungsarbeiten und Notfällen darstellt. Allerdings ist ein MLO-Schaltfeld, das von einem richtig dimensionierten und vorgeschalteten Leistungsschalter gespeist wird, vom Standpunkt des Überstromschutzes aus ebenso sicher. Ein potenzielles Sicherheitsrisiko entsteht, wenn der vorgeschaltete Trennschalter nicht leicht zugänglich oder falsch gekennzeichnet ist.
F: Woher weiß ich, ob mein vorhandenes Panel MLO ist oder über einen Hauptschalter verfügt?
A:Öffnen Sie die Schalttafeltür (sicher und nur, wenn Sie qualifiziert sind). Sehen Sie sich die Oberseite des Panels an, wo die Versorgungskabel eintreten. Wenn Sie einen großen, einzelnen Schalter oder Leistungsschalter sehen, unter dem alle anderen Leistungsschalter gruppiert sind und der mit „Hauptschalter“ beschriftet ist, handelt es sich um ein Hauptschalterfeld. Wenn Sie nur einen Satz großer Anschlussklemmen mit angeschlossenen dicken Drähten und keinen einzelnen Schalter über den Abzweigunterbrechern sehen, handelt es sich wahrscheinlich um ein MLO-Schaltfeld. Wenn es sich um ein MLO handelt, sollte die Panelabdeckung auch mit „Main Lug Only“ gekennzeichnet sein.
F: Hat ein Hauptschalterfeld auch Hauptösen?
A:Ja, technisch gesehen. In einem Hauptschalterfeld werden die eingehenden Versorgungsleiter mit Kabelschuhen verbunden, die Teil der Hauptschalterbaugruppe selbst sind. Dies sind die „netzseitigen“ Laschen des Hauptschalters. Es verfügt also über Hauptunterbrecherösen. Der Begriff „Hauptanschlüsse“ ist normalerweise den eigenständigen Anschlüssen vorbehalten, die in einem MLO-Panel zu finden sind.
F: Unterscheiden sich die Laschen selbst zwischen MLO- und MBL-Panels?
A:Das können sie sein. Während beide für die Stromstärke des Systems ausgelegt sein müssen, sind MLO-Kabelschuhe oft eigenständige Komponenten, die mit dem Bus verschraubt werden. Die Anschlüsse des Hauptschalters sind in das Gehäuse und die Konstruktion des Schalters integriert. Die Material- und Leistungsstandards sind gleichermaßen hoch, ihre physische Form und Montage sind jedoch anwendungsspezifisch. In unserem Werk fertigen wir beide Typen, um den unterschiedlichen mechanischen und thermischen Anforderungen ihrer jeweiligen Installationen gerecht zu werden.
