Eindrahtige Kabelschuhesind kritische Komponenten in elektrischen Abschlusssystemen, die sich direkt auf die Verbindungssicherheit, die Leitfähigkeitseffizienz und die langfristige Systemstabilität auswirken. Die Auswahl des falschen Kabelschuhs kann zu Überhitzung, Spannungsabfall, mechanischem Versagen oder kostspieligen Ausfallzeiten führen. Dieser Artikel bietet einen umfassenden und praktischen Leitfaden zum Verständnis, zur Auswahl und zur Anwendung von Einzeldrahtkabelschuhen in verschiedenen elektrischen Szenarien. Es geht auf häufige Kundenprobleme ein, erklärt technische Parameter in klarer Sprache und bietet umsetzbare Anleitungen zur Unterstützung zuverlässiger und konformer Installationen.

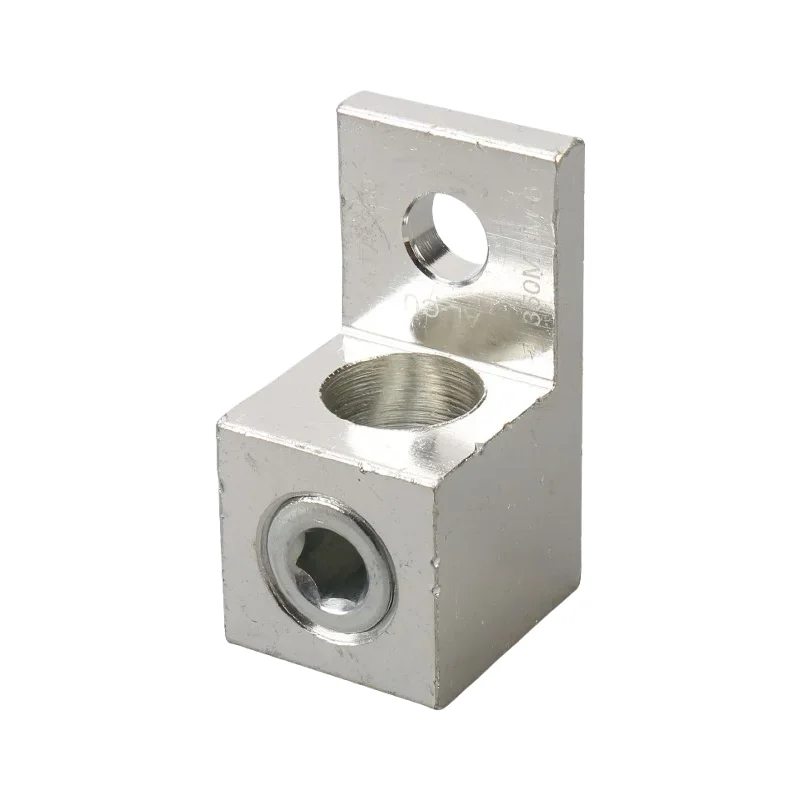

Einzeldrahtkabelschuhe sind elektrische Steckverbinder, die dazu dienen, einen einzelnen Leiter an einen Klemmenblock, eine Sammelschiene oder ein elektrisches Gerät anzuschließen. Sie werden häufig in Stromverteilungssystemen, industriellen Schalttafeln, Anlagen für erneuerbare Energien, Automobilsystemen und schweren Maschinen eingesetzt.
Ihre Hauptfunktion besteht darin, eine sichere mechanische und elektrische Verbindung zwischen einem Draht und einer leitenden Stelle herzustellen. Ein richtig ausgewählter Single-Wire-Kabelschuh sorgt für minimalen Widerstand, stabilen Stromfluss und Beständigkeit gegen Vibration, Korrosion und Temperaturwechsel.
Viele elektrische Ausfälle sind nicht auf das Kabel selbst zurückzuführen, sondern auf einen falschen Anschluss. Zu den häufigsten Problemen gehören:
Diese Probleme führen häufig zu erhöhten Wartungskosten, unerwarteten Ausfallzeiten und potenziellen Sicherheitsrisiken. Die Wahl des richtigen Single-Wire-Kabelschuhs von Anfang an reduziert diese Risiken erheblich.
Die Auswahl des richtigen Einzeldrahtkabelschuhs erfordert die Bewertung mehrerer technischer und umweltbezogener Faktoren. Jeder Faktor wirkt sich direkt auf Leistung und Lebensdauer aus.
Einzeldrahtkabelschuhe werden aus verschiedenen leitfähigen Materialien hergestellt, jedes mit unterschiedlichen Leistungsmerkmalen.
| Materialtyp | Hauptmerkmale | Typische Anwendungen |
|---|---|---|
| Kupfer | Hervorragende Leitfähigkeit, geringer Widerstand, hohe mechanische Festigkeit | Stromverteilung, Industrieausrüstung |
| Verzinntes Kupfer | Erhöhte Korrosionsbeständigkeit, stabil in feuchten Umgebungen | Marine, erneuerbare Energie, Außenanlagen |
| Aluminium | Leicht, kostengünstig, erfordert eine ordnungsgemäße Oberflächenbehandlung | Versorgungsstromsysteme, Anwendungen mit großen Leitern |
Die Materialauswahl sollte immer auf das Leitermaterial abgestimmt sein, um galvanische Korrosion zu verhindern und eine langfristige Zuverlässigkeit zu gewährleisten.
Selbst der hochwertigste Single-Wire-Kabelschuh versagt, wenn er falsch installiert wird. Die Crimpqualität bestimmt direkt die elektrische und mechanische Leistung.
Eine ordnungsgemäße Installation verringert den Kontaktwiderstand, verhindert das Herausziehen des Leiters und gewährleistet die Einhaltung elektrischer Sicherheitspraktiken.
Aufgrund ihrer Vielseitigkeit und Zuverlässigkeit werden Einzeldrahtkabelschuhe in vielen Branchen eingesetzt.
| Parameter | Beschreibung |
|---|---|
| Drahtbereich | Kompatible Leiterquerschnittsfläche |
| Fasstyp | Standard- oder langer Schaft für erhöhte Crimpfestigkeit |
| Oberflächenbeschaffenheit | Blank, verzinnt oder für Korrosionsbeständigkeit plattiert |
| Temperaturbewertung | Maximale Dauerbetriebstemperatur |
| Einhaltung | Kompatibilität von Herstellungs- und Sicherheitsstandards |
Was passiert, wenn die Kabelschuhgröße nicht zum Kabel passt?
Eine falsche Größe kann zu lockeren Verbindungen, erhöhtem Widerstand und möglicher Überhitzung führen, was zu einem Systemausfall führen kann.
Sind Single-Wire-Kabelschuhe für den Außenbereich geeignet?
Ja, wenn sie mit geeigneten Materialien und Oberflächenbehandlungen hergestellt werden, funktionieren sie im Freien und in rauen Umgebungen zuverlässig.
Können Kupferkabelschuhe mit Aluminiumleitern verwendet werden?
Dies wird nicht empfohlen, es sei denn, es werden spezielle Bimetalllösungen verwendet, da eine Materialungleichheit zu Korrosion und einer Verschlechterung der Verbindung führen kann.
Die Wahl der richtigen Einzeldrahtkabelschuhe ist ein grundlegender Schritt beim Aufbau sicherer, effizienter und langlebiger elektrischer Systeme. Durch das Verständnis der Leiteranforderungen, Materialeigenschaften, Installationspraktiken und Anwendungsumgebungen können Elektrofachkräfte Risiken erheblich reduzieren und die Systemleistung verbessern.
