Artikelzusammenfassung
Plattenösenspielen eine entscheidende Rolle in elektrischen Verteilungssystemen, indem sie sichere und stabile Leiterverbindungen innerhalb von Schalttafeln bereitstellen. Schlechte Verbindungen können zu Überhitzung, Stromausfall und potenziellen Sicherheitsrisiken führen. In diesem Artikel wird erläutert, wie Kabelschuhe für Schalttafelplatten funktionieren, wie sie eine sichere Stromübertragung unterstützen und wie Sie für bestimmte Anwendungen die richtige Kabelklemme auswählen. Außerdem werden häufige Installationsherausforderungen und praktische Lösungen beschrieben, die die Zuverlässigkeit von Schalttafeln verbessern.
Schalttafelklemmen sind spezielle elektrische Steckverbinder zur Befestigung von Leitern in Schalttafeln oder Verteilertafeln. Diese Kabelschuhe schaffen eine stabile elektrische Schnittstelle zwischen eingehenden Stromleitungen und den internen Sammelschienen oder Klemmenanschlüssen einer Schalttafel.
In der modernen elektrischen Infrastruktur verteilen Schalttafeln den Strom von einer Hauptquelle an verschiedene Nebenstromkreise. Zuverlässige Kabelschuhe sorgen für einen effizienten Stromfluss bei gleichzeitiger Wahrung der mechanischen Stabilität. Ohne ordnungsgemäß installierte Kabelschuhe können sich die Leiter lösen, was zu Widerstandsaufbau, Überhitzung oder sogar Stromausfall führen kann.
Schalttafelanschlüsse werden häufig in elektrischen Systemen für Privathaushalte, Gewerbe und Industrie verwendet. Sie sind für unterschiedliche Drahtgrößen, Nennströme und Installationsumgebungen ausgelegt.
Bei Schalttafelanschlüssen wird ein Leiter durch Kompression oder mechanische Klemmung mechanisch an einer leitenden Klemme befestigt. Diese Verbindung gewährleistet einen minimalen Widerstand zwischen dem Leiter und der Stromschiene der Schalttafel.
Der Prozess läuft in mehreren Schritten ab:
Bei ordnungsgemäßem Anziehen bilden die Laschen der Schalttafel einen Strompfad mit geringem Widerstand. Dies reduziert den Energieverlust und trägt zur Aufrechterhaltung der Systemeffizienz bei.
In Stromversorgungssystemen mit hoher Kapazität sind diese Steckverbinder für die Bewältigung großer Ströme bei gleichzeitiger Aufrechterhaltung sicherer Betriebstemperaturen ausgelegt.

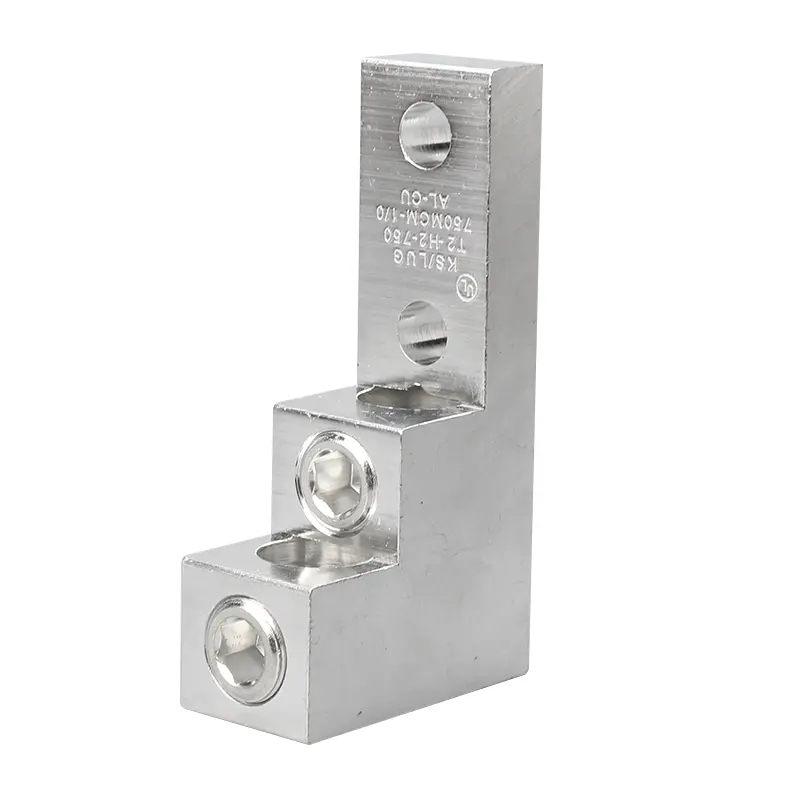

Schalttafelösen sind so konstruiert, dass sie sowohl die elektrische Leitfähigkeit als auch die mechanische Festigkeit unterstützen. Das Design umfasst typischerweise mehrere wesentliche Elemente:
Der leitfähige Körper wird üblicherweise aus hochleitfähigem Kupfer oder Aluminium hergestellt. Einige Designs umfassen eine Schutzbeschichtung zur Verbesserung der Korrosionsbeständigkeit und der Haltbarkeit.
Durch die mechanische Kompression bleibt der Leiter auch bei Vibrationen oder thermischer Ausdehnung sicher befestigt. Diese Stabilität ist in industriellen Umgebungen, in denen Schalttafeln wechselnden Belastungen ausgesetzt sind, von entscheidender Bedeutung.
Kabelschuhe für Schalttafeln werden in einer Vielzahl elektrischer Verteilungssysteme verwendet, bei denen ein zuverlässiger Leiteranschluss erforderlich ist.
Zu den gängigen Anwendungen gehören:
Mit diesen Steckverbindern können Elektriker große Leiter sicher anschließen, ohne die elektrische Leistung zu beeinträchtigen. Ihr modularer Aufbau ermöglicht außerdem eine einfachere Wartung und Aufrüstung bei der Erweiterung elektrischer Systeme.
| Parameter | Beschreibung |
| Material | Kupfer- oder Aluminiumlegierung |
| Oberflächenbehandlung | Verzinnt oder korrosionsbeständige Beschichtung |
| Drahtbereich | 6 AWG bis 600 kcmil, je nach Modell |
| Nennspannung | Bis zu 600 V |
| Aktuelle Kapazität | Variiert je nach Leitergröße und -ausführung |
| Installationstyp | Anschraub- oder Schraubklemme |
| Temperaturbewertung | Typischerweise bis zu 90°C |
Mithilfe dieser Parameter können Ingenieure die Kompatibilität mit vorhandenen elektrischen Systemen bestimmen. Die Auswahl der richtigen Kabelschuhgröße und -leistung gewährleistet eine langfristige Betriebszuverlässigkeit.
Elektroinstallateure stehen bei der Arbeit mit Schalttafelanschlüssen oft vor mehreren Herausforderungen. Das Verständnis dieser Probleme hilft, Systemausfälle zu verhindern.
Lose Verbindungen
Unsachgemäßes Anziehen kann zu erhöhtem elektrischen Widerstand und Wärmeentwicklung führen. Durch die Verwendung kalibrierter Drehmomentwerkzeuge wird sichergestellt, dass die Öse gemäß den Herstellerangaben angezogen wird.
Falsche Drahtgröße
Die Verwendung eines Leiters, der zu klein oder zu groß für die Kabelschuhe ist, kann die Verbindung schwächen. Überprüfen Sie vor der Installation stets die Kabelkompatibilität.
Oxidation und Korrosion
In feuchten oder industriellen Umgebungen kann Oxidation die Verbindungsleistung beeinträchtigen. Verzinnung und Schutzbeschichtungen tragen dazu bei, dieses Risiko zu verringern.
Die Auswahl des richtigen Schalttafelanschlusses erfordert die Bewertung mehrerer technischer Faktoren.
Kupferkabelschuhe bieten im Allgemeinen eine höhere Leitfähigkeit und Haltbarkeit, während Aluminiumkabelschuhe ein geringeres Gewicht und Kostenvorteile bieten. Die endgültige Auswahl hängt von den Systemanforderungen und Installationsbedingungen ab.
Hersteller wie CMKS Electronic entwerfen Schalttafelanschlüsse, die strenge elektrische Leistungsstandards erfüllen und gleichzeitig eine einfache Installation in modernen Stromverteilungssystemen gewährleisten.
Regelmäßige Inspektionen und Wartungsarbeiten tragen dazu bei, die Leistung der Schalttafelösen langfristig sicherzustellen.
Zu den empfohlenen Vorgehensweisen gehören:
Elektrofachkräfte sollten bei der Wartung von Schalttafeln stets die entsprechenden Sicherheitsverfahren befolgen, um einen versehentlichen Kontakt mit spannungsführenden Stromkreisen zu verhindern.
Was ist der Hauptzweck einer Schalttafelhalterung?
Die Hauptfunktion eines Schalttafelkabelschuhs besteht darin, elektrische Leiter sicher mit einem Schalttafel- oder Verteilersystem zu verbinden und gleichzeitig einen stabilen Strompfad aufrechtzuerhalten.
Sind Schalttafelanschlüsse sowohl mit Kupfer- als auch mit Aluminiumdrähten kompatibel?
Einige Kabelschuhe sind für eine doppelte Kompatibilität ausgelegt, während andere für einen bestimmten Leitertyp optimiert sind. Überprüfen Sie vor der Installation immer die Produktspezifikationen.
Warum ist das richtige Drehmoment für Kabelschuhverbindungen wichtig?
Durch das richtige Drehmoment ist ein ausreichender Anpressdruck zwischen Leiter und Kabelschuh gewährleistet. Dies verhindert eine Überhitzung und sorgt für eine effiziente elektrische Leitung.
Sind Schalttafelanschlüsse für Hochstromanwendungen geeignet?
Ja. Viele Schalttafelanschlüsse in Industriequalität sind für hohe Strombelastungen ausgelegt, wenn sie mit der entsprechenden Leitergröße und Installationsmethode kombiniert werden.
Schalttafelanschlüsse sind wesentliche Komponenten in elektrischen Verteilungssystemen und gewährleisten sichere und zuverlässige Leiterverbindungen innerhalb von Schalttafeln. Ihre Fähigkeit, stabile mechanische und elektrische Schnittstellen bereitzustellen, trägt dazu bei, eine konsistente Stromversorgung in Wohn-, Gewerbe- und Industrieumgebungen aufrechtzuerhalten.
Wenn Sie verstehen, wie diese Steckverbinder funktionieren, wie Sie die richtigen Spezifikationen auswählen und wie Sie sie ordnungsgemäß warten, können Sie die Sicherheit und Effizienz elektrischer Installationen erheblich verbessern.
CMKS Electronicentwickelt weiterhin langlebige und präzisionsgefertigte Schalttafelanschlüsse, die den Anforderungen moderner Stromverteilungsinfrastrukturen gerecht werden. Wenn Sie nach zuverlässigen Lösungen oder technischer Beratung für die Anwendung von Kabelschuhen in Schalttafeln suchen, wenden Sie sich bitte an unsKontaktieren Sie unsBesprechen Sie noch heute Ihre Projektanforderungen und erfahren Sie, wie unsere Produkte Ihre elektrischen Systeme unterstützen können.
